125 T idom KG

Description

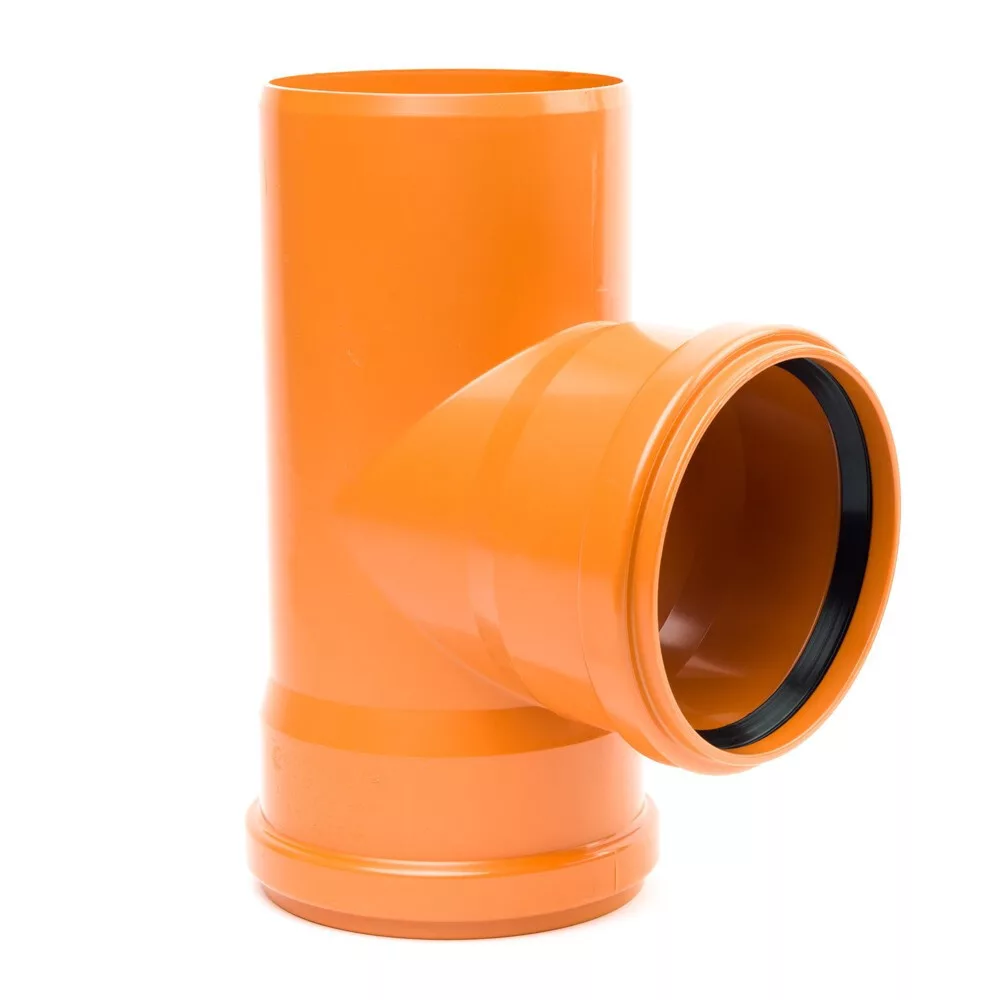

KG T-idom DN125 – egál, PVC csatornaidom

A DN125-ös egál KG T-idom kemény PVC-U anyagú, tokos, ajakos gumigyűrűs illesztési rendszerrel. Mindhárom szára DN125-ös, így a fővezetéket és az elágazó ágat azonos méretű csőszakaszok kapcsolódnak hozzá. Összegyűjtő csatornafővezetékek T alakú elágaztatásánál, két ágból érkező szennyvíz összegyűjtésénél alkalmazandó.

Mire használható?

• Csatornafővezetéki T elágazásnál – Ahol a DN125-ös fő csatornaágból oldalt egy másik DN125-ös ágat kell rácsatlakoztatni.
• Épületek csapadékvíz-összegyűjtőjénél – Ha két különböző irányból érkező csapadékvíz-elvezető ágat kell egy közös elágazási ponton összegyűjteni.
• Szennyvíz-gyűjtőhálózat kialakításakor – Több ágból összefutó szennyvizet vezet a fővezetékbe T idomok segítségével.
• Meglévő csatorna-hálózat bővítésekor – Ha a meglévő DN125-ös csatornára új mellékvezető ágat kell rácsatlakoztatni.

Jó tudni

A KG T-idom oldalirányú becsatlakozási szöge 90°-os, ezért a csatlakozó ág áramlási viszonyai kedvezőbbek Y-idommal – ha az áramlás iránya a főcsőtengellyel kisebb szöget zár be, Y-idomot érdemes alkalmazni. A tömítőgyűrűs illesztésnél kenőanyag szükséges. A csatlakozó csővégek vágási felületét el kell simítani.

Gyakori kérdések

Mikor jobb KG T-idom helyett Y-idomot alkalmazni?

Y-idom esetén az elágazó ág 45°-os szögben csatlakozik a főcsőhöz, ami kisebb hidraulikai veszteséggel jár, mint a 90°-os T-idom. Ahol a gravitáció elegendő és az áramlás iránya nem merőleges, Y-idom előnyösebb. Merőleges bekötésnél T-idom szükséges.

Hogyan kell illeszteni a KG T-idomot?

A csővégeket és a tok belsejét kenőanyaggal be kell kenni, majd a csőszakaszt határozott erővel a tok belsejébe kell tolni, amíg a gumigyűrű tömítési vonalán túl nem ér. Ellenőrizd, hogy minden szárban tömören illeszkedik a csőszakasz.

Alkalmazható-e DN125-ös T-idom DN160-as csőrendszerben?

Nem, a névleges átmérőknek egyezniük kell. DN160-as rendszerbe DN160-as T-idomot kell alkalmazni. Eltérő átmérőjű csőszakaszok összekötéséhez szűkítő idom szükséges.
