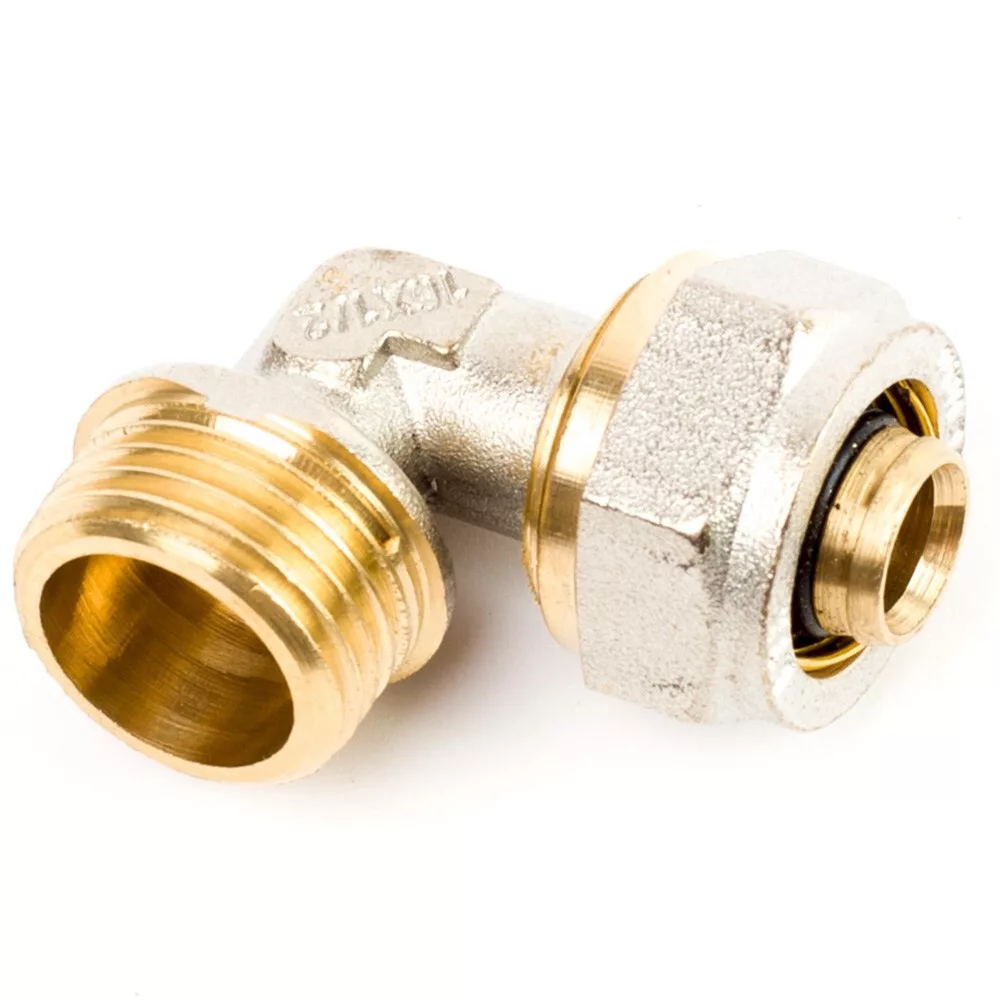

16-3/4″ könyök 90° KM ötrétegű kulcsos

Description

16-3/4″ KM könyök 90° ötrétegű kulcsos – radiátor, fűtési pont

A 16-3/4″ KM kulcsos könyökirom 16 mm-es ötrétegű csővezetéket köt derékszögben 3/4 collos külső menetes (KM) csatlakozással rendelkező szerelvényhez. A KM idomnak külső menetes csatlakozója van, amely belső menetes nyílásba illik – pl. belső menetes csap, visszatérőszelep, fűtési szerelvény. A 3/4 collos méret a fűtési rendszerek legelterjedtebb szerelvény-csatlakozási mérete kisebb rendszereknél. A kulcsos szorítógyűrűs rendszer présszerszám nélkül szerezhető.

Mire való?

• Radiátor-leágazás – Radiátor belső menetes csatlakozójához 16 mm-es csővezetékről 90 fokos irányváltással.
• Fűtési rendszer belső menetes pontja – Fűtési rendszerek 3/4 collos belső menetes pontjain, ahol a KM idom csatlakozik a rendszer belső menetes nyílásába.
• Derékszögű csőirányváltás – 16 mm-es csővezeték 90 fokos irányváltásánál, ahol a végpont 3/4 collos belső menetes.
• Présszerszám nélküli szerelés – Villáskulccsal szerezhető, bontható kötés – karbantartásnál és rendszermódosításnál előny.

Mire figyelj?

KM (külső menet) idomnál az idomnak külső menetes csatlakozója van – ez belső menetes nyílásba (pl. belső menetes csap, szelep) illik. Ha a szerelvényed külső menetes, BM idomra van szükséged. A 3/4 collos méret a fűtési rendszerek legelterjedtebb mérete kisebb rendszereknél – ellenőrizd a szerelvény menetméretét beépítés előtt.

Gyakori kérdések

Mi a különbség a KM és BM könyökirom között fűtési rendszernél?

KM (külső menet) idom esetén az idom maga rendelkezik külső menettel, amely belső menetes nyílásba illik. BM (belső menet) idomnál az idomban van a menetes furat, amelybe külső menetes szerelvény csatlakozik. A helyes választáshoz a hozzácsatlakoztatandó szerelvény menettípusát kell ismerni.

A 16 mm-es cső rendszerint radiátorhoz elegendő-e?

A 16 mm-es cső átfolyási kapacitása kisebb radiátoroknál és alacsony hőmérsékletű rendszereknél általában elegendő. Nagyobb teljesítményű radiátoroknál és hosszabb csőszakaszon előfordulhat, hogy 20 mm-es csőre van szükség – ezt a rendszer hidraulikai számítása határozza meg.

Szükséges présszerszám a 16-3/4″ KM könyökiromhoz?

Nem – a kulcsos szorítógyűrűs rendszer villáskulccsal szerezhető. A menetes oldalt kézzel indítsd, majd villáskulccsal húzd szorosan, és ellenőrizd a tömítés megfelelő helyzetét.
