3/8″-1/4″ szűkítő BK réz

Description

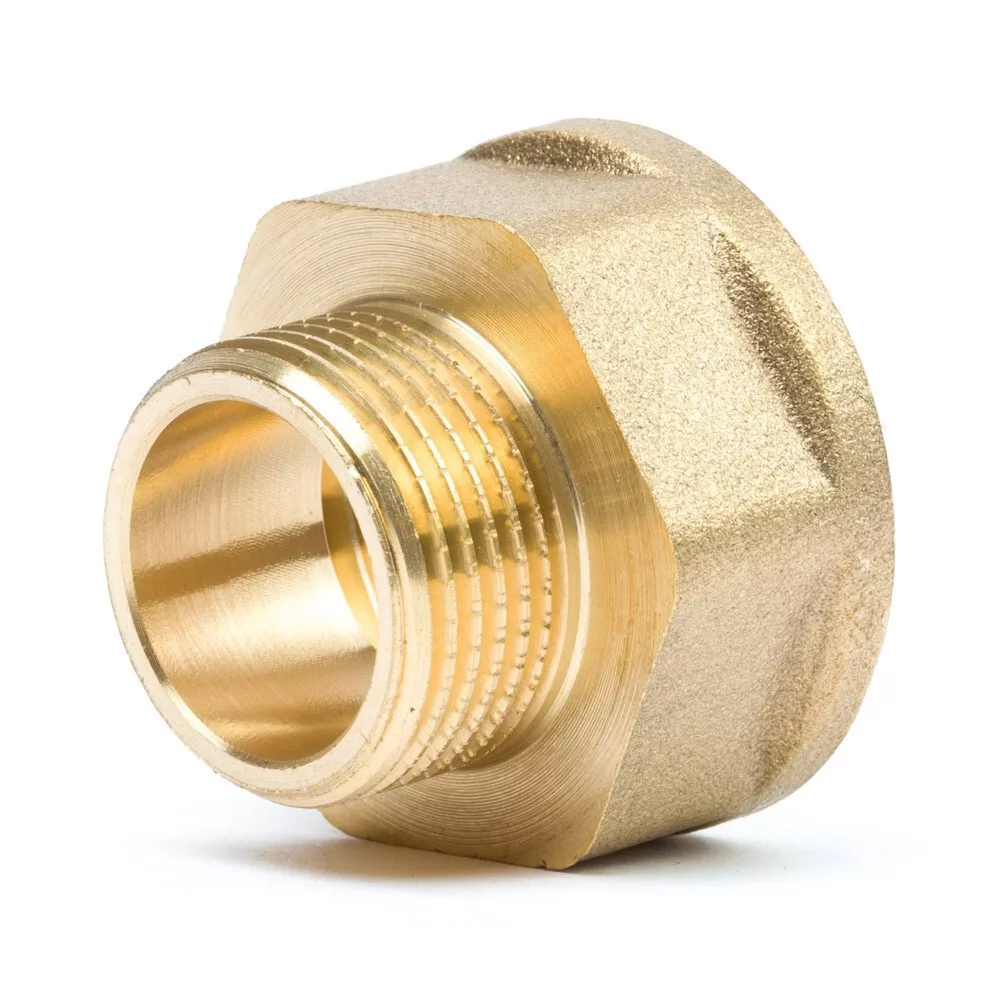

3/8″-1/4″ BK réz szűkítő idom – kis menetméretű precíziós csőszűkítő

A 3/8″-1/4″ BK szűkítő réz idom kisméretű csőrendszerek menetváltási pontjain alkalmazható, ahol a 3/8″ belső menetes befogadóból 1/4″ külső menetes csatlakozóra kell átmenni. Precíziós vízrendszerekben, hűtési körökben, légkondicionáló berendezésekben és műszeres mérőköröknél fordul elő leggyakrabban. Tömör réz anyaga tartósan korrózióálló hideg- és melegvíz-alkalmazásoknál egyaránt.

Mire használható?

• Műszeres mérőkörök – Nyomásmérők és szondák 1/4″-os csatlakozóinak bekötéséhez 3/8″-os hálózati csomópontokba, ahol közvetlen csatlakozás nem lehetséges.
• Hűtési csőhálózat – Klímaberendezések és ipari hűtők réz csőhálózatán menetváltási pontjainál, ahol az ágak eltérő menetméretűek.
• Precíziós vízrendszerek – Finomgépészeti berendezések és laboratóriumi hűtőkörök csőhálózatában 3/8″-ról 1/4″-ra való szűkítéskor.
• Csőpótlás és javítás – Meglévő réz csőhálózaton elöregedett szűkítő idom cseréjekor, a pontos menetkiosztás visszaállításához.

Jó tudni

A BK jelölés szerint a nagy oldal (3/8″) belső menetes, a kis oldal (1/4″) külső menetes. Réz idomoknál a menetprofilok pontosan vágottak – becsavarás előtt érdemes ellenőrizni a menetek tisztaságát és épségét. A tömítőanyagot a menet teljes hosszára egyenletesen vigye fel. Az 1/4″ méretű menet kicsi, ezért ne feszítse túl meghúzáskor.

Gyakori kérdések

Milyen csavarási sorrendben kell beépíteni a szűkítőt?

Először a belső menetes (nagy, 3/8″) oldalt csavarozza a befogadó csatlakozóba, majd a külső menetes (kis, 1/4″) végre csatlakoztatja a következő idomot vagy mérőeszközt. Az anyák meghúzásakor mindig fogóval tartsa ellen az idomot, hogy a menet ne csavarodjon meg, és a menetprofil ne sérüljön.

Miért kis méretű réz idomokhoz is szükséges a gondos tömítés?

Kis méretű meneties idomoknál a menetközök relatíve nagyobbak, ezért a tömítőanyag egyenletes felrakása különösen fontos. PTFE-szalag 2-3 rétegben tekerve, egyenletesen, megbízható tömítést biztosít. Kerülje a csomós vagy inhomogén szalagfelrakást, mert az a tömítés rovására megy.

Kompatibilis-e más anyagú csőrendszerrel?

A réz idom acél, inox és más réz csatlakozókhoz általában PTFE-tömítéssel csatlakoztatható. Közvetlen réz–acél érintkezés galvános korrózióhoz vezethet nedves közegben; ilyenkor közbenső dielektromos tömítés vagy megfelelő idomanyag alkalmazása javasolt.
